APE = vzduchové dielektrikum: ne
barva izolace napájecích vodičů: neuvádí se
barva pláště kabelu: bílá
činitel zkrácení: 0,85
dielektrikum typ, průměr: FPE 4,8 mm
doporučené typy konektorů - F lisovací: *K7220
doporučené typy konektorů - F šroubovací: *K7351
FPE = pěnové dielektrikum: ano
hmotnost (kg/km): 43,5
impedance: 75 Ohm
izolace napájecích vodičů: neuvádí se
izolační odpor mezi jádry při 20 °C (MOhm/km): 1 000
kapacita (pF/m): 52
konstrukce napájecích vodičů: neuvádí se
materiál pláště kabelu: LSZH
materiál stínění: cínovaná měď (CuSn)
materiál vnitřního vodiče: měď (Cu)
max.stejn.odpor při 20 °C, (Ohm/km) - vnější jádro: 38,5
max.stejn.odpor při 20 °C (Ohm/km) - vnitřní jádro: 18,5
max. útlum při 20 °C (dB/100m) 1 000 MHz: 19,3
max. útlum při 20 °C (dB/100m) 100 MHz: 5,8
max. útlum při 20 °C (dB/100m) 10 MHz: 2,2
max. útlum při 20 °C (dB/100m) 2 000 MHz: 29,5
max. útlum při 20 °C (dB/100m) 450 MHz: 12,5
max. útlum při 20 °C (dB/100m) 650 MHz: 15,3
max. útlum při 20 °C (dB/100m) 860 MHz: 18,5
min. poloměr ohybu jednorázový/násobný: 35/70 mm
min. útlum odrazu při 20 °C (dB) 10–300 MHz: 30
min. útlum odrazu při 20 °C (dB) 300–600 MHz: 25
min. útlum odrazu při 20 °C (dB) 600–900 MHz: 23
min. útlum stínění (dB) 10 ~ 800 MHz: >95
montážní teplota: +5 °C až +60 °C
nebezpečné látky: žádné
odolné UV: ne
PE = polyethylenové dielektrikum: Foamed PE
PES = vrstva fólie: ne
počet drátků stínění: 144× 0,12 mm
počet stínění: 3
pokrytí stínění: >115 %

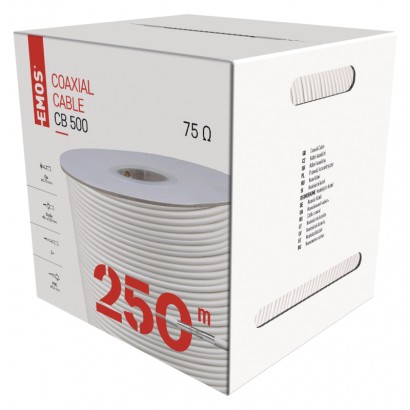

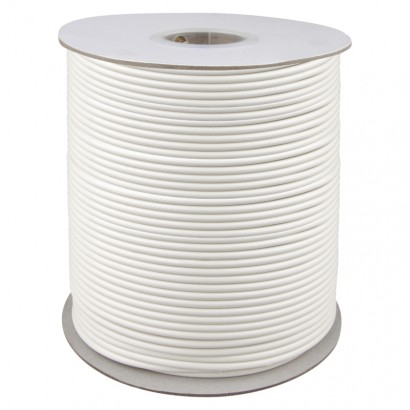

prodejní obal: 250 m, papírová cívka v krabici
průměr pláště kabelu: 7,05 mm
průměr stínění: 144× 0,12 mm2
průměr vnitřního vodiče: 1,13 mm
průřez napájecích vodičů: neuvádí se
skladovací teplota: -20 °C až +75 °C
stínění I.folie: 1× Al/PES
stínění II. folie: Al/PES spirála
třída reakce na oheň: Eca

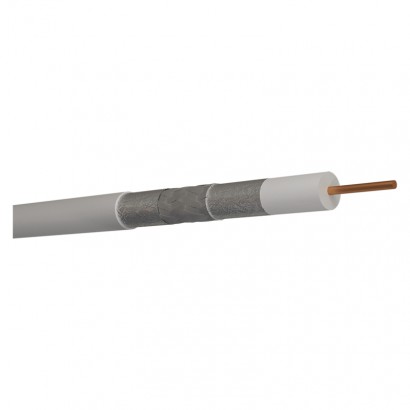

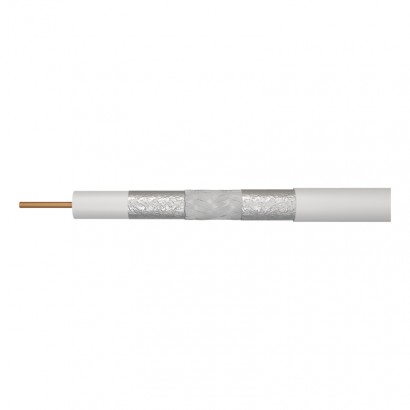

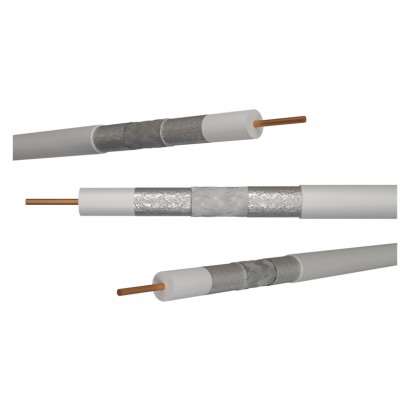

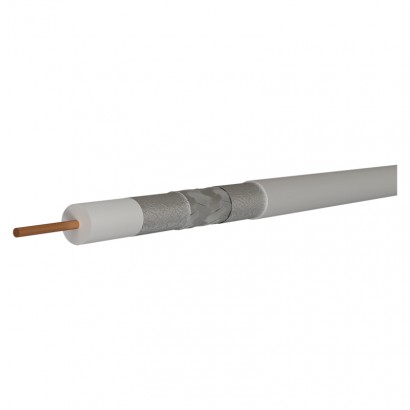

typ koaxiálního kabelu: CB113 LSZH
vhodné pro venkovní použití: ne
zamýšlené použití: účastnické přívody, odolný rušení, CLASS A+

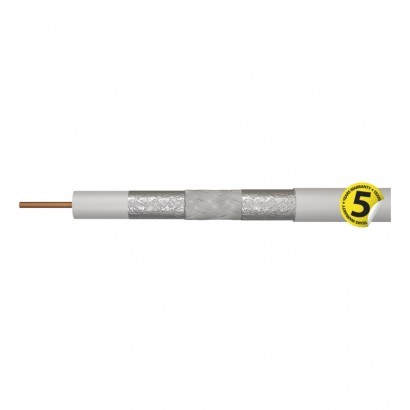

záruční doba: 5 let
způsob balení - délka: 250 m
způsob balení - ozn. metráží: 1–250 m
způsob balení - typ cívky: PVC cívka v krabici, 250 m
prodejní obal | 250 m, papírová cívka v krabici |
záruční doba | 5 let |
skladovací teplota | -20 °C až +75 °C |
odolné UV | ne |
APE = vzduchové dielektrikum | ne |
barva izolace napájecích vodičů | neuvádí se |
barva pláště kabelu | bílá |
činitel zkrácení | 0,85 |
dielektrikum typ, průměr | FPE 4,8 mm |
doporučené typy konektorů - F lisovací | *K7220 |
doporučené typy konektorů - F šroubovací | *K7351 |
FPE = pěnové dielektrikum | ano |
hmotnost (kg/km) | 43,5 |
impedance | 75 Ohm |
izolace napájecích vodičů | neuvádí se |
izolační odpor mezi jádry při 20 °C (MOhm/km) | 1 000 |
kapacita (pF/m) | 52 |
konstrukce napájecích vodičů | neuvádí se |
materiál pláště kabelu | LSZH |
materiál stínění | cínovaná měď (CuSn) |
materiál vnitřního vodiče | měď (Cu) |
max.stejn.odpor při 20 °C, (Ohm/km) - vnější jádro | 38,5 |
max.stejn.odpor při 20 °C (Ohm/km) - vnitřní jádro | 18,5 |
max. útlum při 20 °C (dB/100m) 1 000 MHz | 19,3 |
max. útlum při 20 °C (dB/100m) 100 MHz | 5,8 |
max. útlum při 20 °C (dB/100m) 10 MHz | 2,2 |
max. útlum při 20 °C (dB/100m) 2 000 MHz | 29,5 |
max. útlum při 20 °C (dB/100m) 450 MHz | 12,5 |
max. útlum při 20 °C (dB/100m) 650 MHz | 15,3 |
max. útlum při 20 °C (dB/100m) 860 MHz | 18,5 |
min. poloměr ohybu jednorázový/násobný | 35/70 mm |
min. útlum odrazu při 20 °C (dB) 10–300 MHz | 30 |
min. útlum odrazu při 20 °C (dB) 300–600 MHz | 25 |
min. útlum odrazu při 20 °C (dB) 600–900 MHz | 23 |
min. útlum stínění (dB) 10 ~ 800 MHz | >95 |
montážní teplota | +5 °C až +60 °C |
nebezpečné látky | žádné |
PE = polyethylenové dielektrikum | Foamed PE |
PES = vrstva fólie | ne |
počet drátků stínění | 144× 0,12 mm |
počet stínění | 3 |
pokrytí stínění | >115 % |
průměr pláště kabelu | 7,05 mm |
průměr stínění | 144× 0,12 mm2 |
průměr vnitřního vodiče | 1,13 mm |
průřez napájecích vodičů | neuvádí se |
stínění I.folie | 1× Al/PES |
stínění II. folie | Al/PES spirála |
třída reakce na oheň | Eca |
typ koaxiálního kabelu | CB113 LSZH |
vhodné pro venkovní použití | ne |
zamýšlené použití | účastnické přívody, odolný rušení, CLASS A+ |
způsob balení - délka | 250 m |
způsob balení - ozn. metráží | 1–250 m |
způsob balení - typ cívky | PVC cívka v krabici, 250 m |
