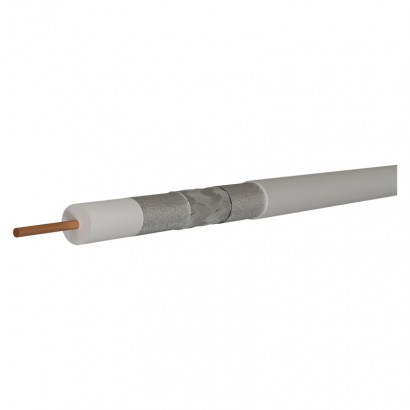

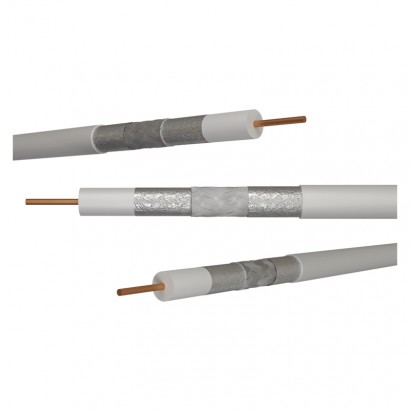

Koaxiální kabel CB113, 500m, 500 m

APE = vzduchové dielektrikum: neuvádí se
barva izolace napájecích vodičů: neuvádí se
barva pláště kabelu: bílá
činitel zkrácení: 0,85
dielektrikum typ, průměr: FPE 4,8 mm
doporučené typy konektorů - F lisovací: *K7220
doporučené typy konektorů - F šroubovací: *K7351
FPE = pěnové dielektrikum: ano
hmotnost (kg/km): 43,5
impedance: 75 Ohm
izolace napájecích vodičů: neuvádí se
izolační odpor mezi jádry při 20 °C (MOhm/km): 1 000
kapacita (pF/m): 53
konstrukce napájecích vodičů: neuvádí se
materiál pláště kabelu: PVC (HD 624)
materiál stínění: cínovaná měď (CuSn)
materiál vnitřního vodiče: měď (Cu)
max.stejn.odpor při 20 °C, (Ohm/km) - vnější jádro: 38,5
max.stejn.odpor při 20 °C (Ohm/km) - vnitřní jádro: 18,5
max. útlum při 20 °C (dB/100m) 1 000 MHz: 19,3
max. útlum při 20 °C (dB/100m) 100 MHz: 5,8
max. útlum při 20 °C (dB/100m) 10 MHz: 2,2
max. útlum při 20 °C (dB/100m) 2 000 MHz: 29,5
max. útlum při 20 °C (dB/100m) 450 MHz: 12,5
max. útlum při 20 °C (dB/100m) 650 MHz: 15,3
max. útlum při 20 °C (dB/100m) 860 MHz: 18,5
min. poloměr ohybu jednorázový/násobný: 35/70 mm
min. útlum odrazu při 20 °C (dB) 10–300 MHz: 30
min. útlum odrazu při 20 °C (dB) 300–600 MHz: 25
min. útlum odrazu při 20 °C (dB) 600–900 MHz: 23
min. útlum stínění (dB) 10 ~ 800 MHz: >95
montážní teplota: +5 °C až +60 °C
nebezpečné látky: žádné
odolné UV: ne
PE = polyethylenové dielektrikum: Foamed PE
PES = vrstva fólie: ano
počet drátků stínění: 144× 0,12 mm
počet stínění: 3
pokrytí stínění: >84 %

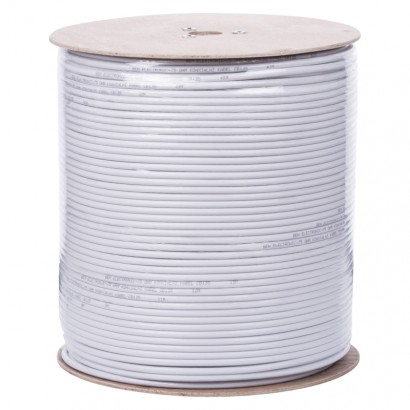

prodejní obal: 500 m, dřevěná cívka
průměr pláště kabelu: 7,05 mm
průměr stínění: 144× 0,12 mm2
průměr vnitřního vodiče: 1,13 mm
průřez napájecích vodičů: neuvádí se
skladovací teplota: -20 °C až +75 °C
stínění I.folie: 1× Al/PES
stínění II. folie: Al/PES spirála
třída reakce na oheň: Eca
typ koaxiálního kabelu: CB113
vhodné pro venkovní použití: ne
zamýšlené použití: terciální rozvody CATV, SAT
záruční doba: 5 let
způsob balení - délka: 500 m
způsob balení - ozn. metráží: 1–500 m
způsob balení - typ cívky: dřevěná cívka
