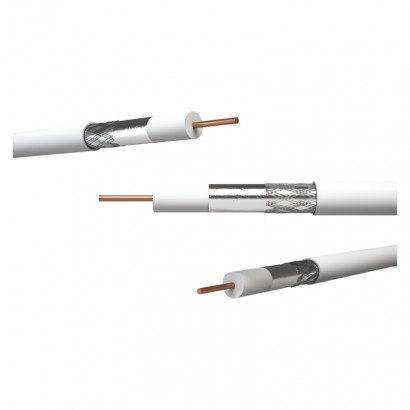

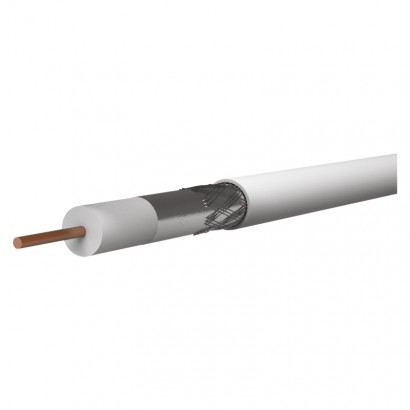

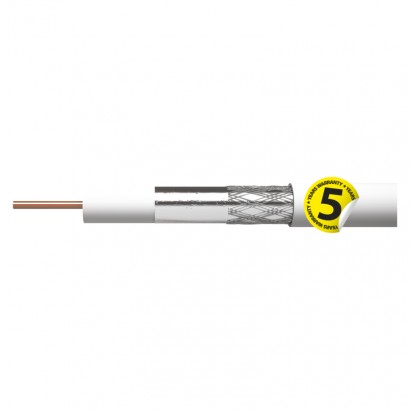

Koaxiální kabel CB100F, 250m, 250 m

APE = vzduchové dielektrikum: ne
barva izolace napájecích vodičů: neuvádí se
barva pláště kabelu: bílá
činitel zkrácení: 0,82
dielektrikum typ, průměr: FPE 4,6 mm
doporučené typy konektorů - F lisovací: *K7220
doporučené typy konektorů - F šroubovací: *K7331
FPE = pěnové dielektrikum: ano
hmotnost (kg/km): 40,5
impedance: 75 Ohm
izolace napájecích vodičů: neuvádí se
izolační odpor mezi jádry při 20 °C (MOhm/km): 500
kapacita (pF/m): 54
konstrukce napájecích vodičů: neuvádí se
materiál pláště kabelu: PVC
materiál stínění: cínovaná měď (CuSn)
materiál vnitřního vodiče: měď (Cu)
max.stejn.odpor při 20 °C, (Ohm/km) - vnější jádro: 38,2
max.stejn.odpor při 20 °C (Ohm/km) - vnitřní jádro: 23,7
max. útlum při 20 °C (dB/100m) 1 000 MHz: 21
max. útlum při 20 °C (dB/100m) 100 MHz: 7
max. útlum při 20 °C (dB/100m) 10 MHz: 2
max. útlum při 20 °C (dB/100m) 2 000 MHz: 31
max. útlum při 20 °C (dB/100m) 450 MHz: 14,1
max. útlum při 20 °C (dB/100m) 650 MHz: 17,5
max. útlum při 20 °C (dB/100m) 860 MHz: 20,5
min. poloměr ohybu jednorázový/násobný: 30/60 mm
min. útlum odrazu při 20 °C (dB) 10–300 MHz: 25
min. útlum odrazu při 20 °C (dB) 300–600 MHz: 23
min. útlum odrazu při 20 °C (dB) 600–900 MHz: 20
min. útlum stínění (dB) 10 ~ 800 MHz: 75
montážní teplota: +5 °C až +60 °C
nebezpečné látky: žádné
odolné UV: ne
PE = polyethylenové dielektrikum: ne
PES = vrstva fólie: neuvádí se
počet drátků stínění: 48× 0,12 mm
počet stínění: 2
pokrytí stínění: 38 %

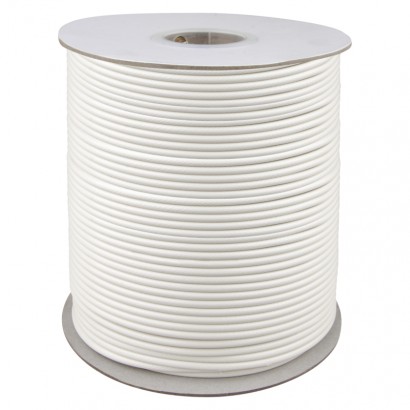

prodejní obal: 250 m, cívka v krabici
průměr pláště kabelu: 6,5 mm
průměr stínění: 48× 0,12 mm²
průměr vnitřního vodiče: 1,0 mm
průřez napájecích vodičů: neuvádí se
skladovací teplota: -20 °C až +75 °C
stínění I.folie: 1× Al/PES
stínění II. folie: není
třída reakce na oheň: Eca
typ koaxiálního kabelu: CB100F
vhodné pro venkovní použití: ne
zamýšlené použití: vnitřní rozvody, univerzální kabel
záruční doba: 5 let
způsob balení - délka: 250 m
způsob balení - ozn. metráží: 1–250 m
způsob balení - typ cívky: PVC cívka v papírové krabici

prodejní obal	250 m, cívka v krabici
záruční doba	5 let
skladovací teplota	-20 °C až +75 °C
odolné UV	ne
APE = vzduchové dielektrikum	ne
barva izolace napájecích vodičů	neuvádí se
barva pláště kabelu	bílá
činitel zkrácení	0,82
dielektrikum typ, průměr	FPE 4,6 mm
doporučené typy konektorů - F lisovací	*K7220
doporučené typy konektorů - F šroubovací	*K7331
FPE = pěnové dielektrikum	ano
hmotnost (kg/km)	40,5
impedance	75 Ohm
izolace napájecích vodičů	neuvádí se
izolační odpor mezi jádry při 20 °C (MOhm/km)	500
kapacita (pF/m)	54
konstrukce napájecích vodičů	neuvádí se
materiál pláště kabelu	PVC
materiál stínění	cínovaná měď (CuSn)
materiál vnitřního vodiče	měď (Cu)
max.stejn.odpor při 20 °C, (Ohm/km) - vnější jádro	38,2
max.stejn.odpor při 20 °C (Ohm/km) - vnitřní jádro	23,7
max. útlum při 20 °C (dB/100m) 1 000 MHz	21
max. útlum při 20 °C (dB/100m) 100 MHz	7
max. útlum při 20 °C (dB/100m) 10 MHz	2
max. útlum při 20 °C (dB/100m) 2 000 MHz	31
max. útlum při 20 °C (dB/100m) 450 MHz	14,1
max. útlum při 20 °C (dB/100m) 650 MHz	17,5
max. útlum při 20 °C (dB/100m) 860 MHz	20,5
min. poloměr ohybu jednorázový/násobný	30/60 mm
min. útlum odrazu při 20 °C (dB) 10–300 MHz	25
min. útlum odrazu při 20 °C (dB) 300–600 MHz	23
min. útlum odrazu při 20 °C (dB) 600–900 MHz	20
min. útlum stínění (dB) 10 ~ 800 MHz	75
montážní teplota	+5 °C až +60 °C
nebezpečné látky	žádné
PE = polyethylenové dielektrikum	ne
PES = vrstva fólie	neuvádí se
počet drátků stínění	48× 0,12 mm
počet stínění	2
pokrytí stínění	38 %
průměr pláště kabelu	6,5 mm
průměr stínění	48× 0,12 mm²
průměr vnitřního vodiče	1,0 mm
průřez napájecích vodičů	neuvádí se
stínění I.folie	1× Al/PES
stínění II. folie	není
třída reakce na oheň	Eca
typ koaxiálního kabelu	CB100F
vhodné pro venkovní použití	ne
zamýšlené použití	vnitřní rozvody, univerzální kabel
způsob balení - délka	250 m
způsob balení - ozn. metráží	1–250 m
způsob balení - typ cívky	PVC cívka v papírové krabici
