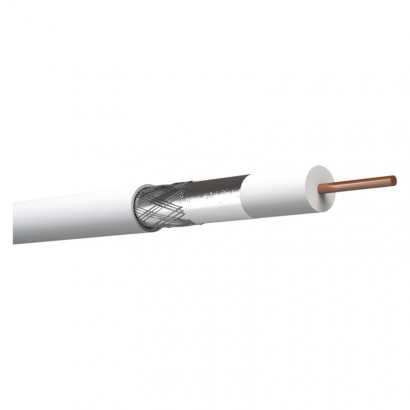

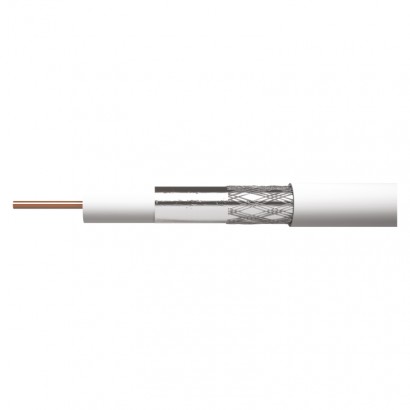

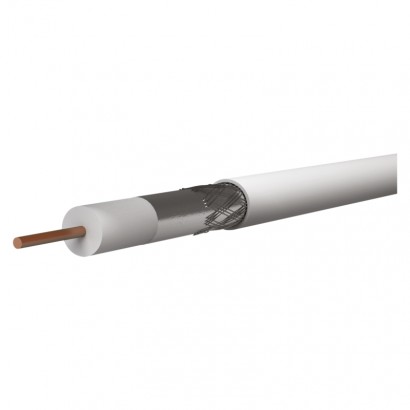

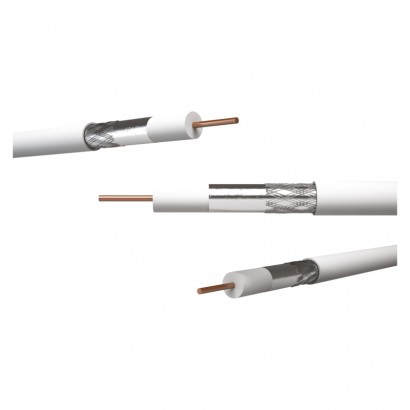

Koaxiální kabel CB100F, 100m, 100 m

APE = vzduchové dielektrikum: ne
barva izolace napájecích vodičů: neuvádí se
barva pláště kabelu: bílá
činitel zkrácení: 0,82
dielektrikum typ, průměr: FPE 4,6 mm
doporučené typy konektorů - F lisovací: *K7220
doporučené typy konektorů - F šroubovací: *K7331
FPE = pěnové dielektrikum: ano
hmotnost (kg/km): 40,5
impedance: 75 Ohm
izolace napájecích vodičů: neuvádí se
izolační odpor mezi jádry při 20 °C (MOhm/km): 500
kapacita (pF/m): 54
konstrukce napájecích vodičů: neuvádí se
materiál pláště kabelu: PVC
materiál stínění: cínovaná měď (CuSn)
materiál vnitřního vodiče: měď (Cu)
max.stejn.odpor při 20 °C, (Ohm/km) - vnější jádro: 38,2
max.stejn.odpor při 20 °C (Ohm/km) - vnitřní jádro: 23,7
max. útlum při 20 °C (dB/100m) 1 000 MHz: 21
max. útlum při 20 °C (dB/100m) 100 MHz: 7
max. útlum při 20 °C (dB/100m) 10 MHz: 2
max. útlum při 20 °C (dB/100m) 2 000 MHz: 31
max. útlum při 20 °C (dB/100m) 450 MHz: 14,1
max. útlum při 20 °C (dB/100m) 650 MHz: 17,5
max. útlum při 20 °C (dB/100m) 860 MHz: 20,5
min. poloměr ohybu jednorázový/násobný: 30/60 mm
min. útlum odrazu při 20 °C (dB) 10–300 MHz: 25
min. útlum odrazu při 20 °C (dB) 300–600 MHz: 23
min. útlum odrazu při 20 °C (dB) 600–900 MHz: 20
min. útlum stínění (dB) 10 ~ 800 MHz: 75
montážní teplota: +5 °C až +60 °C
nebezpečné látky: žádné
odolné UV: ne
PE = polyethylenové dielektrikum: ne
PES = vrstva fólie: neuvádí se
počet drátků stínění: 48× 0,12 mm
počet stínění: 2
pokrytí stínění: 38 %

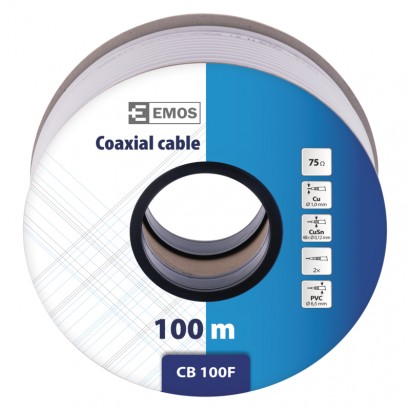

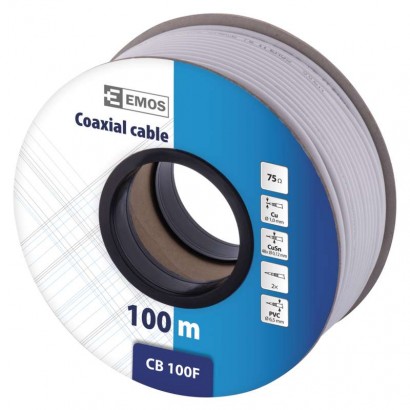

prodejní obal: 100 m, cívka
průměr pláště kabelu: 6,5 mm
průměr stínění: 48× 0,12 mm²
průměr vnitřního vodiče: 1,0 mm
průřez napájecích vodičů: neuvádí se
skladovací teplota: -20 °C až +75 °C
stínění I.folie: 1× Al/PES
stínění II. folie: není
třída reakce na oheň: Eca
typ koaxiálního kabelu: CB100F
vhodné pro venkovní použití: ne
zamýšlené použití: vnitřní rozvody, univerzální kabel

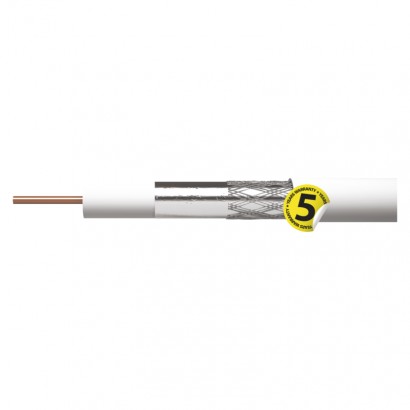

záruční doba: 5 let
způsob balení - délka: 100 m
způsob balení - ozn. metráží: 1–100 m
způsob balení - typ cívky: papírová cívka
