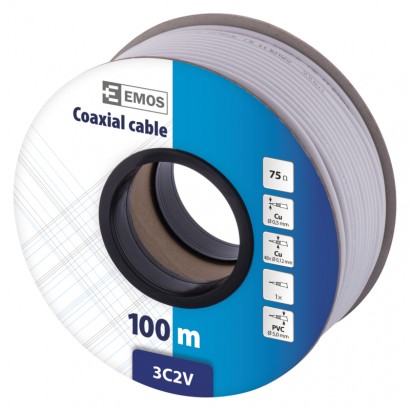

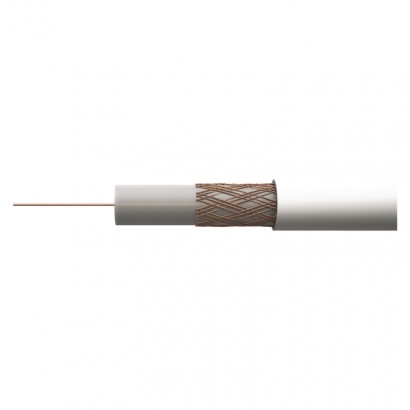

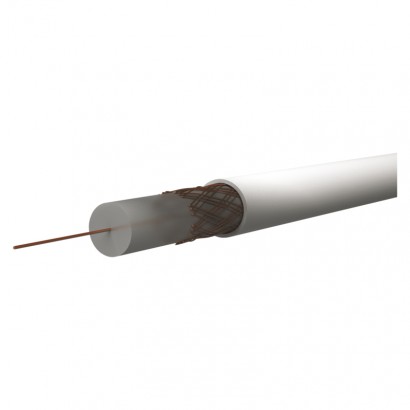

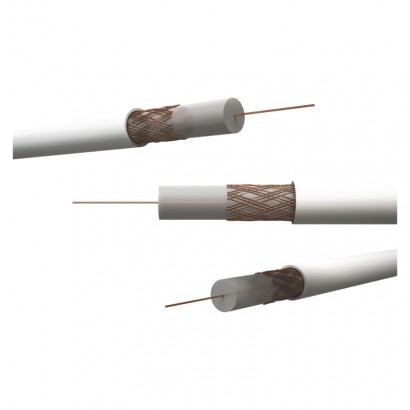

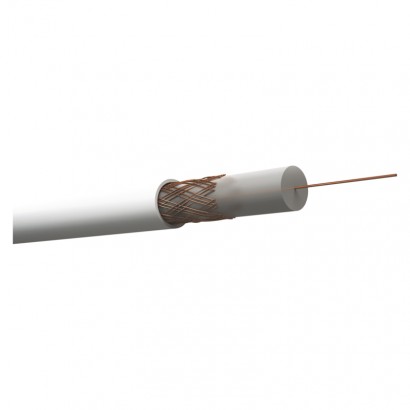

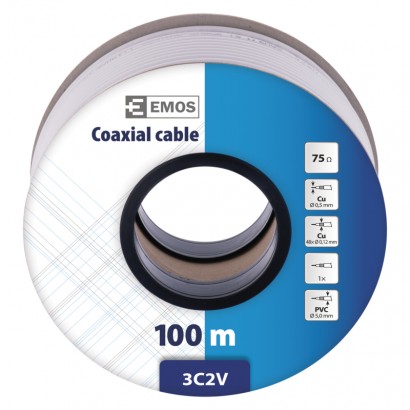

Koaxiální kabel 3C2V, 100m, 100 m

APE = vzduchové dielektrikum: ne
barva izolace napájecích vodičů: neuvádí se
barva pláště kabelu: bílá
činitel zkrácení: 0,66
dielektrikum typ, průměr: SPE 3,0 mm
doporučené typy konektorů - F lisovací: neuvádí se
doporučené typy konektorů - F šroubovací: *K7311
FPE = pěnové dielektrikum: ano
hmotnost (kg/km): 31
impedance: 75 Ohm
izolace napájecích vodičů: neuvádí se
izolační odpor mezi jádry při 20 °C (MOhm/km): 500
kapacita (pF/m): 67
konstrukce napájecích vodičů: neuvádí se
materiál pláště kabelu: PVC
materiál stínění: měď (Cu)
materiál vnitřního vodiče: měď (Cu)
max.stejn.odpor při 20 °C, (Ohm/km) - vnější jádro: 38,2
max.stejn.odpor při 20 °C (Ohm/km) - vnitřní jádro: 94,8
max. útlum při 20 °C (dB/100m) 1 000 MHz: neuvádí se
max. útlum při 20 °C (dB/100m) 100 MHz: 13,5
max. útlum při 20 °C (dB/100m) 10 MHz: 6,2
max. útlum při 20 °C (dB/100m) 2 000 MHz: neuvádí se
max. útlum při 20 °C (dB/100m) 450 MHz: 30,5
max. útlum při 20 °C (dB/100m) 650 MHz: 37,2
max. útlum při 20 °C (dB/100m) 860 MHz: 43,5
min. poloměr ohybu jednorázový/násobný: 25/50 mm
min. útlum odrazu při 20 °C (dB) 10–300 MHz: 20
min. útlum odrazu při 20 °C (dB) 300–600 MHz: 16
min. útlum odrazu při 20 °C (dB) 600–900 MHz: 16
min. útlum stínění (dB) 10 ~ 800 MHz: 65
montážní teplota: +5 °C až +60 °C
nebezpečné látky: žádné
odolné UV: ne
PE = polyethylenové dielektrikum: ne
PES = vrstva fólie: ne
počet drátků stínění: 48× 0,12 mm
počet stínění: 1
pokrytí stínění: >51 %
prodejní obal: 100 m, cívka
průměr pláště kabelu: 5 mm
průměr stínění: 48× 0,12 mm²
průměr vnitřního vodiče: 0,5 mm
průřez napájecích vodičů: neuvádí se
skladovací teplota: -20 °C až +75 °C
stínění I.folie: ne
stínění II. folie: není
třída reakce na oheň: Fca
typ koaxiálního kabelu: 3C2V
vhodné pro venkovní použití: ne
zamýšlené použití: účastnické přívody
záruční doba: 2 roky
způsob balení - délka: 100 m
způsob balení - ozn. metráží: 1–100 m
způsob balení - typ cívky: papírová

prodejní obal	100 m, cívka
záruční doba	2 roky
skladovací teplota	-20 °C až +75 °C
odolné UV	ne
APE = vzduchové dielektrikum	ne
barva izolace napájecích vodičů	neuvádí se
barva pláště kabelu	bílá
činitel zkrácení	0,66
dielektrikum typ, průměr	SPE 3,0 mm
doporučené typy konektorů - F lisovací	neuvádí se
doporučené typy konektorů - F šroubovací	*K7311
FPE = pěnové dielektrikum	ano
hmotnost (kg/km)	31
impedance	75 Ohm
izolace napájecích vodičů	neuvádí se
izolační odpor mezi jádry při 20 °C (MOhm/km)	500
kapacita (pF/m)	67
konstrukce napájecích vodičů	neuvádí se
materiál pláště kabelu	PVC
materiál stínění	měď (Cu)
materiál vnitřního vodiče	měď (Cu)
max.stejn.odpor při 20 °C, (Ohm/km) - vnější jádro	38,2
max.stejn.odpor při 20 °C (Ohm/km) - vnitřní jádro	94,8
max. útlum při 20 °C (dB/100m) 1 000 MHz	neuvádí se
max. útlum při 20 °C (dB/100m) 100 MHz	13,5
max. útlum při 20 °C (dB/100m) 10 MHz	6,2
max. útlum při 20 °C (dB/100m) 2 000 MHz	neuvádí se
max. útlum při 20 °C (dB/100m) 450 MHz	30,5
max. útlum při 20 °C (dB/100m) 650 MHz	37,2
max. útlum při 20 °C (dB/100m) 860 MHz	43,5
min. poloměr ohybu jednorázový/násobný	25/50 mm
min. útlum odrazu při 20 °C (dB) 10–300 MHz	20
min. útlum odrazu při 20 °C (dB) 300–600 MHz	16
min. útlum odrazu při 20 °C (dB) 600–900 MHz	16
min. útlum stínění (dB) 10 ~ 800 MHz	65
montážní teplota	+5 °C až +60 °C
nebezpečné látky	žádné
PE = polyethylenové dielektrikum	ne
PES = vrstva fólie	ne
počet drátků stínění	48× 0,12 mm
počet stínění	1
pokrytí stínění	>51 %
průměr pláště kabelu	5 mm
průměr stínění	48× 0,12 mm²
průměr vnitřního vodiče	0,5 mm
průřez napájecích vodičů	neuvádí se
stínění I.folie	ne
stínění II. folie	není
třída reakce na oheň	Fca
typ koaxiálního kabelu	3C2V
vhodné pro venkovní použití	ne
zamýšlené použití	účastnické přívody
způsob balení - délka	100 m
způsob balení - ozn. metráží	1–100 m
způsob balení - typ cívky	papírová
